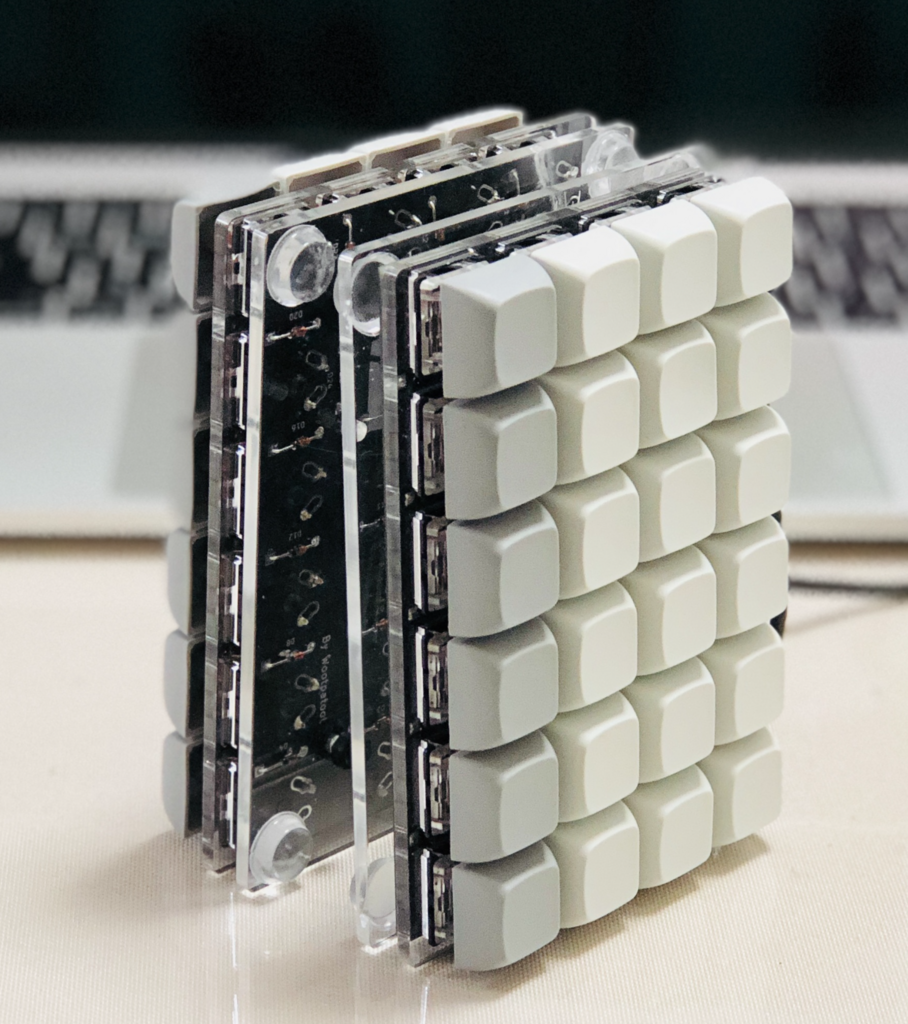

Let's Split Build Log

f:id:foostan:20171212143419p:plain

自作キーボードに興味を持ったのでまずは入門編だと思って、日本語の情報が多い Let's Split を作ったのでその作業ログを共有します。

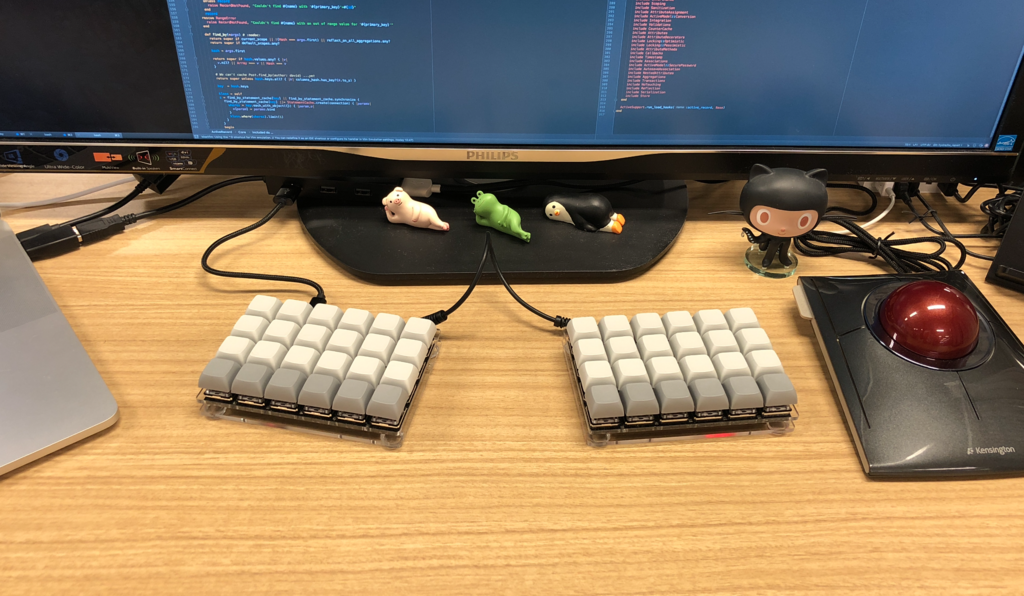

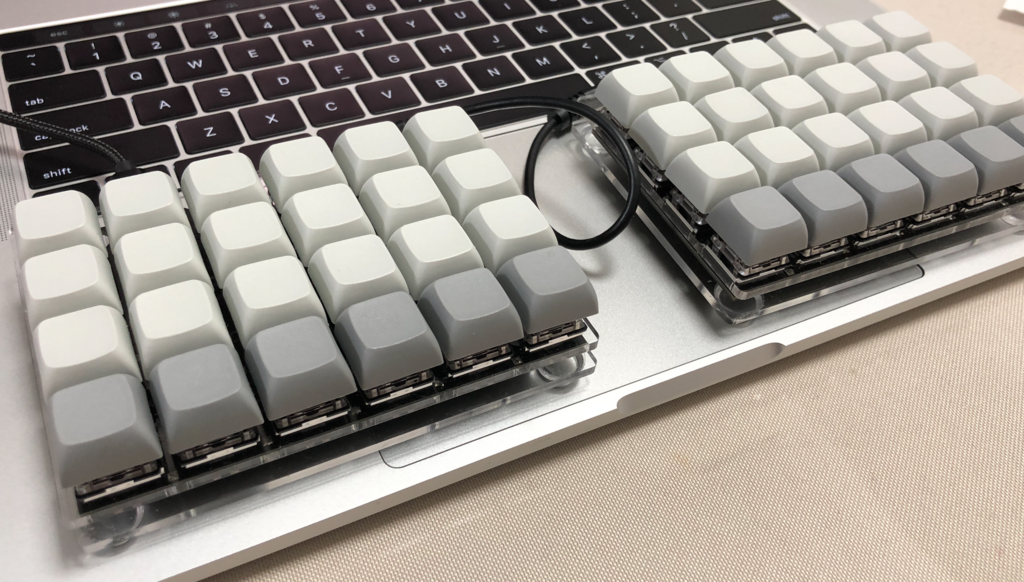

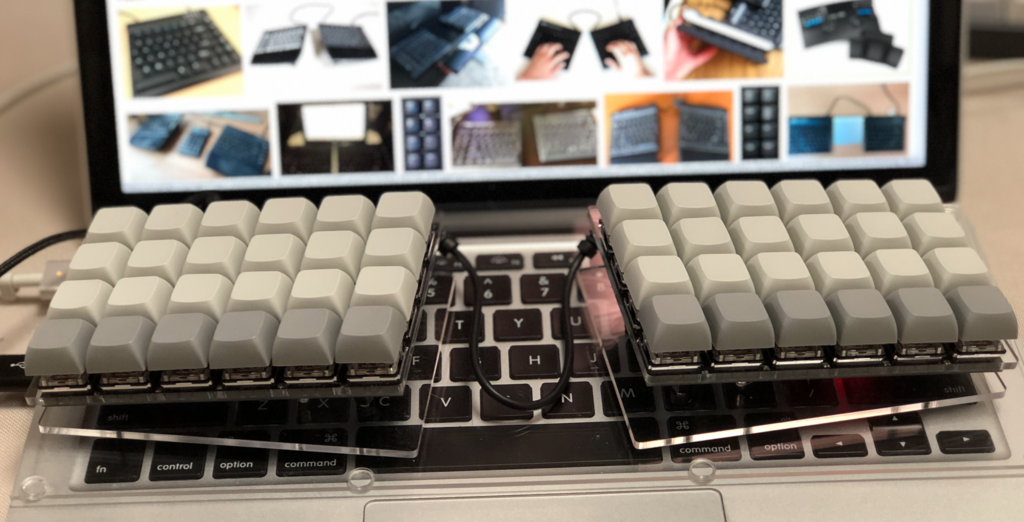

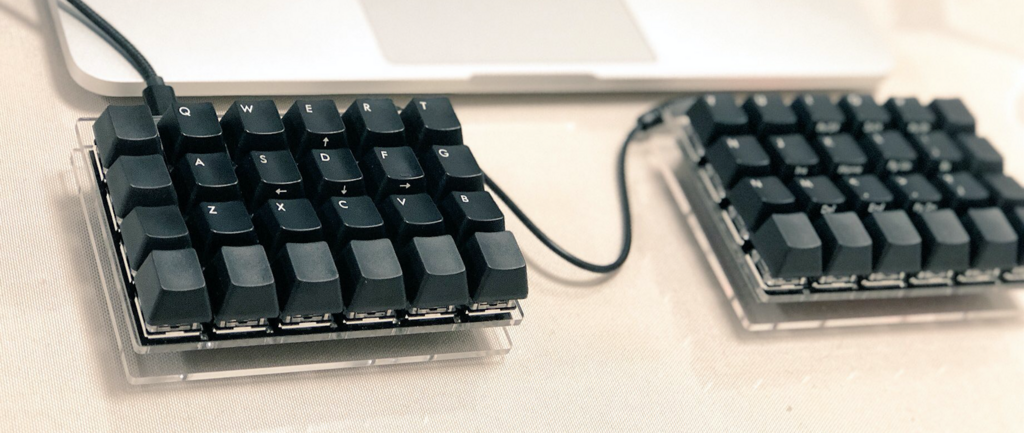

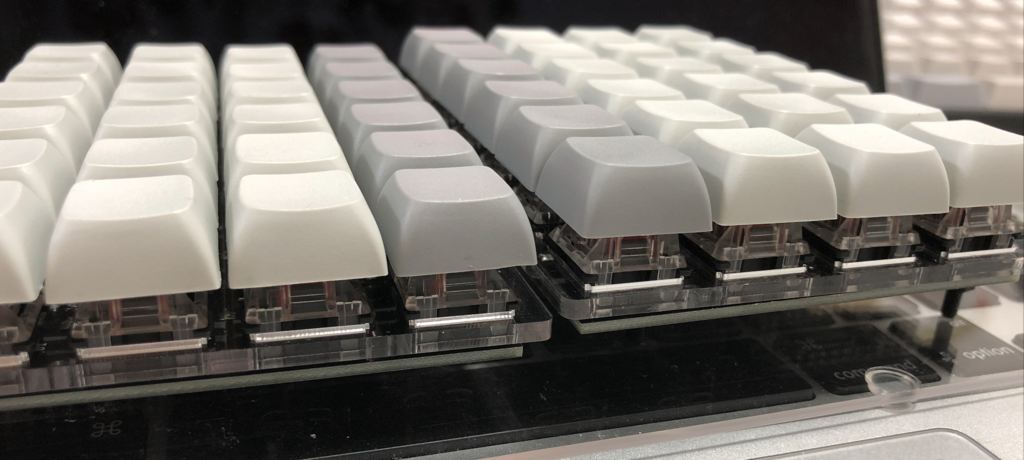

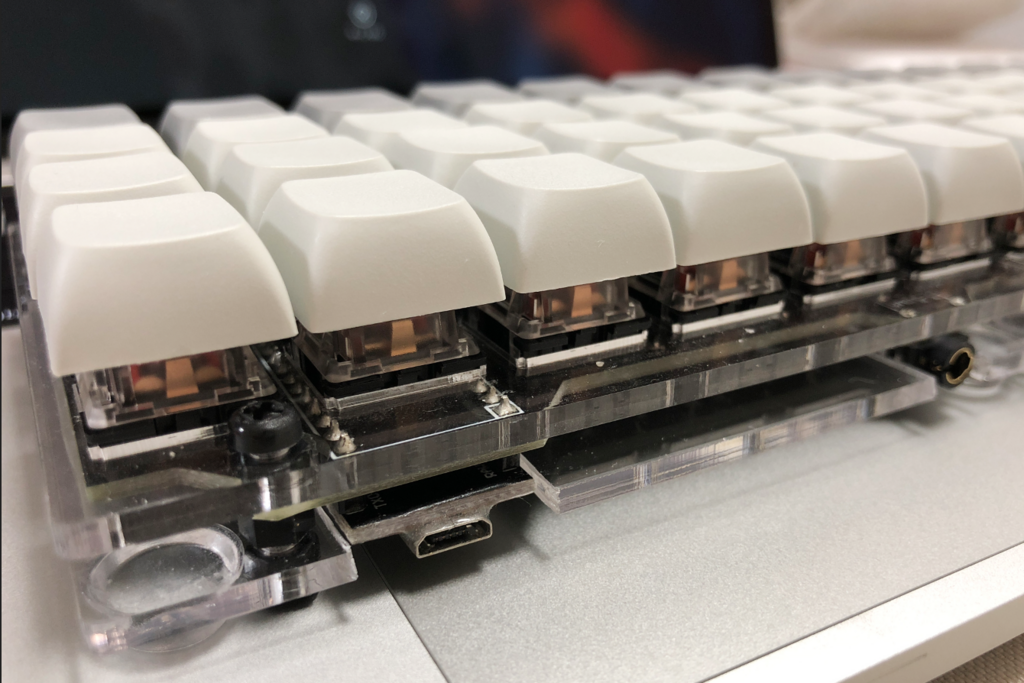

Let's Split とは

調べるとたくさん出てくるので特に詳しく説明しませんが、40%キーボードであり、分離型、またキー配列が格子型になっているが特徴です。 40%キーボードだとPlanckが割りと人気のようですが、それを真っ二つにしたのがこれです。

組み立てのガイドはGitHubで公開されています。

https://github.com/nicinabox/lets-split-guide:embed:cite:w500

このキーボードは基本的にはPCB(基盤)とキースイッチ、Pro Micro(Arduino Leonardo互換)、で構成されているとてもシンプルなものです(そもそも大体のキーボードはこれぐらいシンプルなものですが)。 Pro MicroにはGitHub上に公開されているファームウェアを書き込んで利用します。

github.com

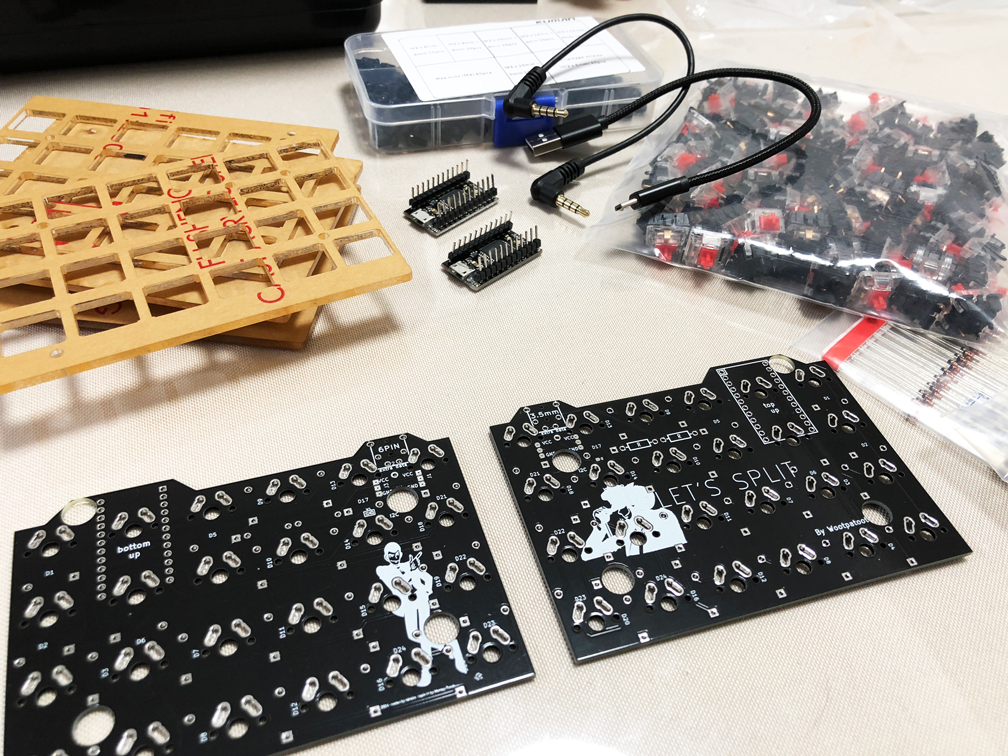

材料調達

f:id:foostan:20171213024912p:plain:w500

値段は購入当時のものなので変動している可能性があります。また、注文から届くまでの期間についても購入当時のものですので状況によって変わると思います。

パーツ	購入場所	値段	送料	注文日	到着日 (関東)	コメント
Black Let's Split PCB Set	MEHKEE	$8.99	$5.71	11/15	11/25
TRRS Jacks	MEHKEE	$2.99	上記	同上	同上
Gateron Red / PCB-mount (5 pin) - 10 switches x 7	MEHKEE	$16.80	$9.28	11/20	12/02	AliExpressで注文したが発送が遅かったのでMEHKEEで注文
1N4148TR - 100 Diodes	MEHKEE	$3.29	上記	同上	同上
ProMicro x 2	AliExpress	$3.65	$0.84	11/16	11/30
XDA blank keycaps	AliExpress	¥3,269	¥0	11/29	12/08
ケース(Top and bottom plate) x 4 (2台分)	Ponoko	$6.67	$31.59	11/24	12/05	初回注文で本体代が$20割引
4極ケーブル	Amazon	¥880	¥0	12/02	12/03
Micro USB ケーブル	Amazon	¥999	¥0	12/02	12/03
M3ネジ	Amazon	¥998	¥0	12/02	12/03
ゴム足	Amazon	¥373	¥0	12/09	12/10

合計で¥17,000ぐらいかかりました。ただ、MEHKEEへの注文を2回に分けていたりキースイッチやケーブル、ケース等を余計に買っているので計画的に買えばもっと安く収まるはずです。MEHKEEの Full Kits が買えれば1万円弱で済みそうです。

組み立て

ProMicroの下処理

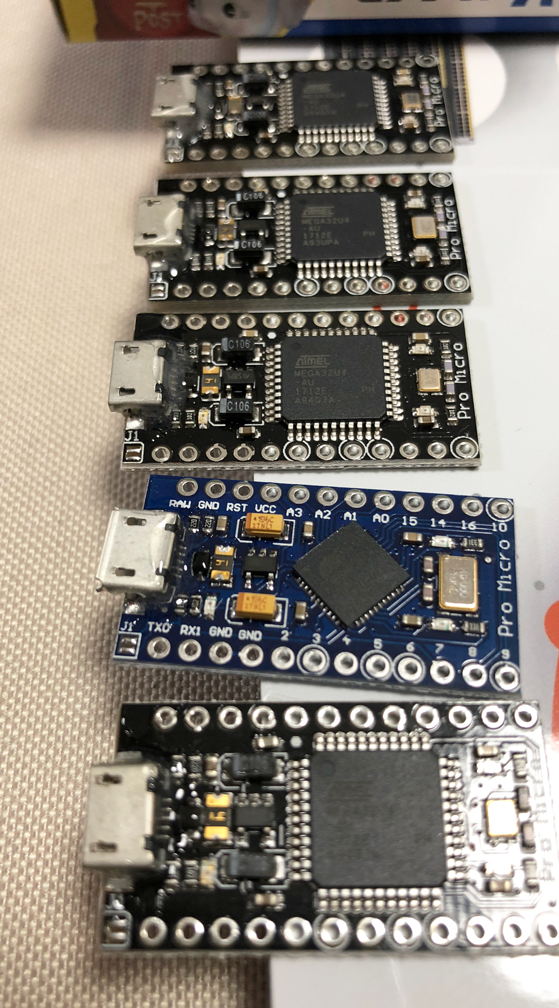

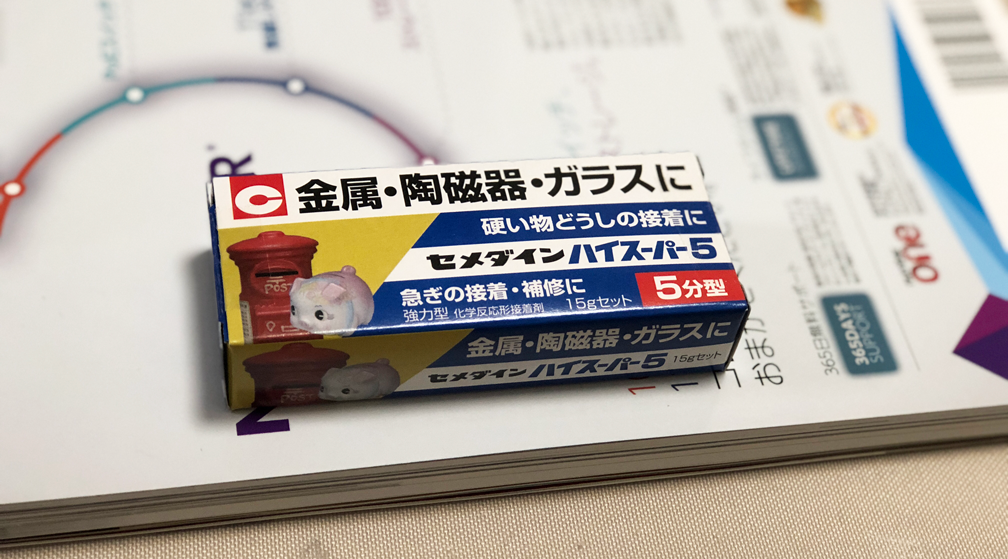

ProMicroのUSB部分はとても貧弱でよくもげるそうです。ハンダ付け後にもげると悲惨なのでエポキシ系接着剤で強化します。

f:id:foostan:20171213025520p:plain:w400

f:id:foostan:20171213025525p:plain:w400

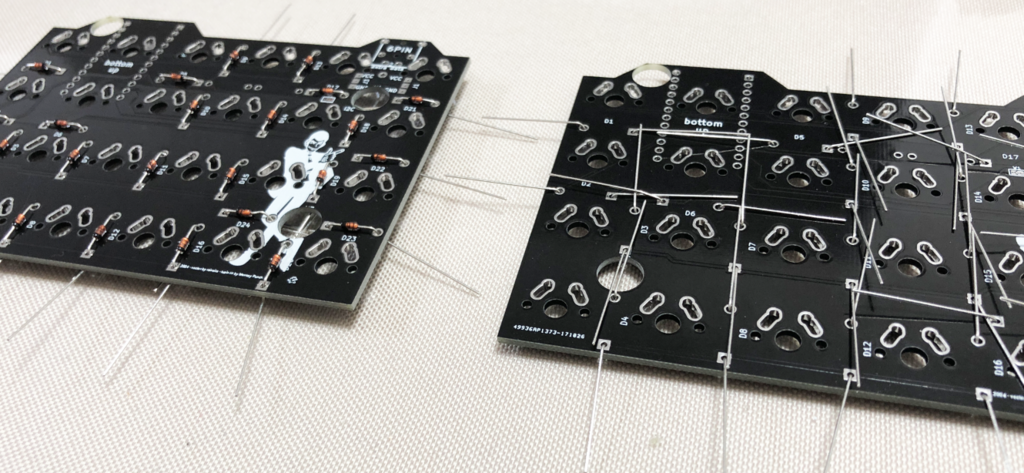

ダイオードの取り付け

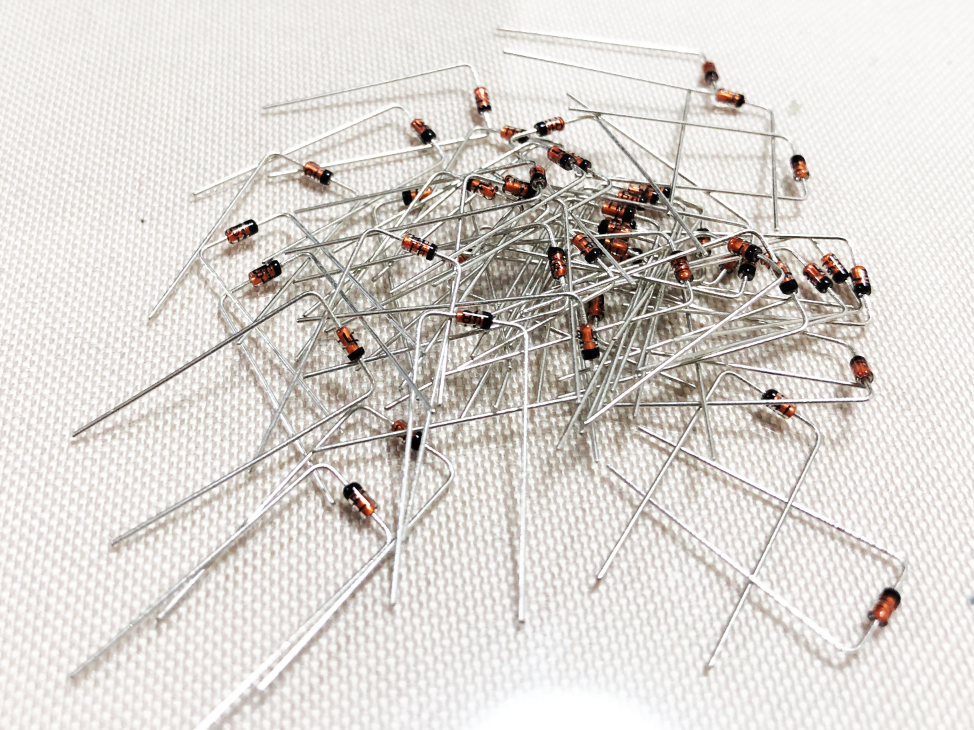

予め足を折っておくと綺麗にできます。

f:id:foostan:20171213030348p:plain:w400

ダイオードには向きがあるので注意(PCBの □ にダイオードの | が来るようにする)

f:id:foostan:20171213030548p:plain:w400

あとは無駄な足を切ってからハンダ付けすればOK。

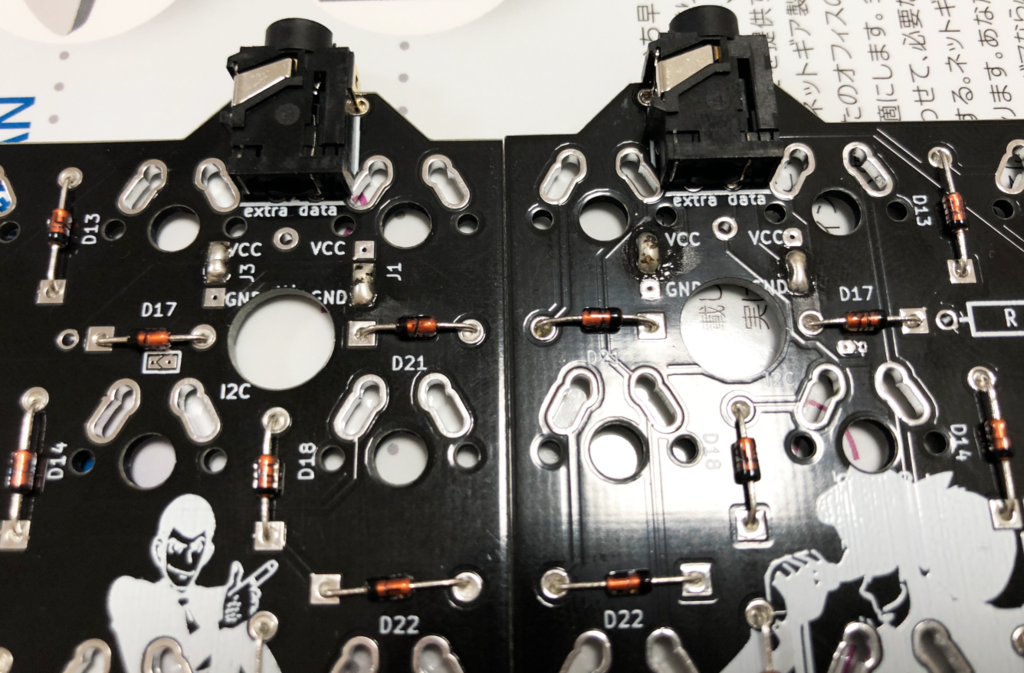

TRRSジャックの取り付け

下記のとおりにジャンプさせる必要があります。 f:id:foostan:20171213031009p:plain:w400

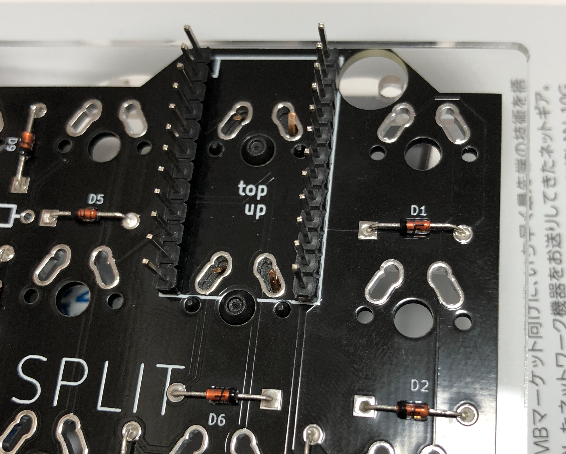

Pro Microのピンヘッダの取り付け

まずはピンヘッダだけです。ここでPro Microを付けてしまうとキースイッチが付けられなくなるので注意です。

f:id:foostan:20171213031751p:plain:w400

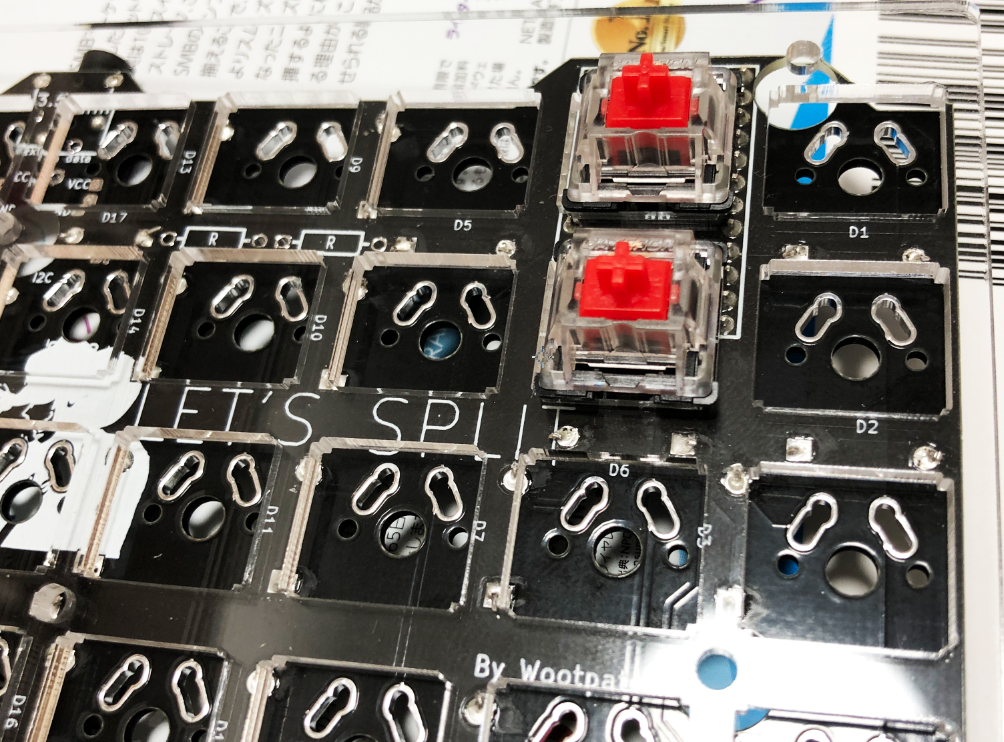

一部のキースイッチと上プレートの取り付け

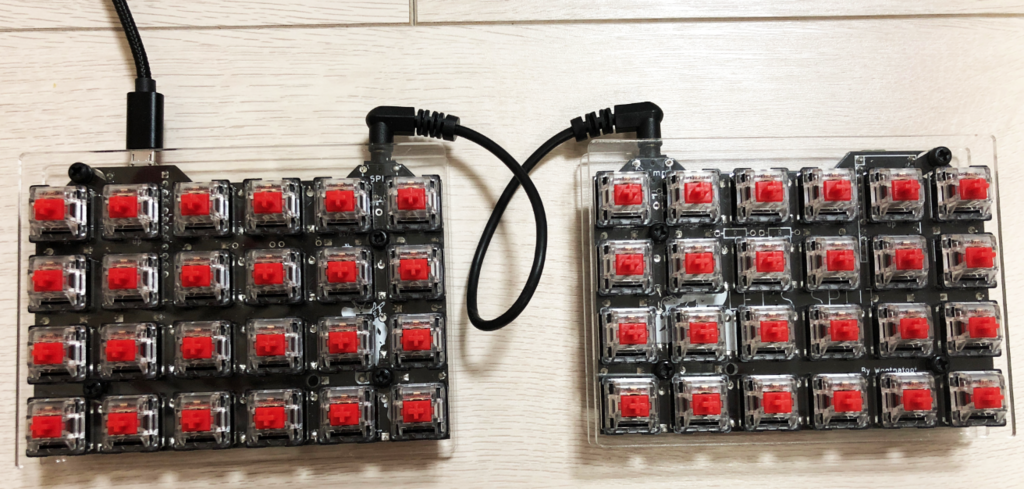

動作確認をするためにまずはProMicroの上に来るスイッチのみを取り付けます。上プレートがある場合は忘れずに。

f:id:foostan:20171213031938p:plain:w400

ProMicroの取り付けと動作確認

ProMicroの初期不良があり得るので、はんだ付けする前にファームウェアを書き込みます。

github.com

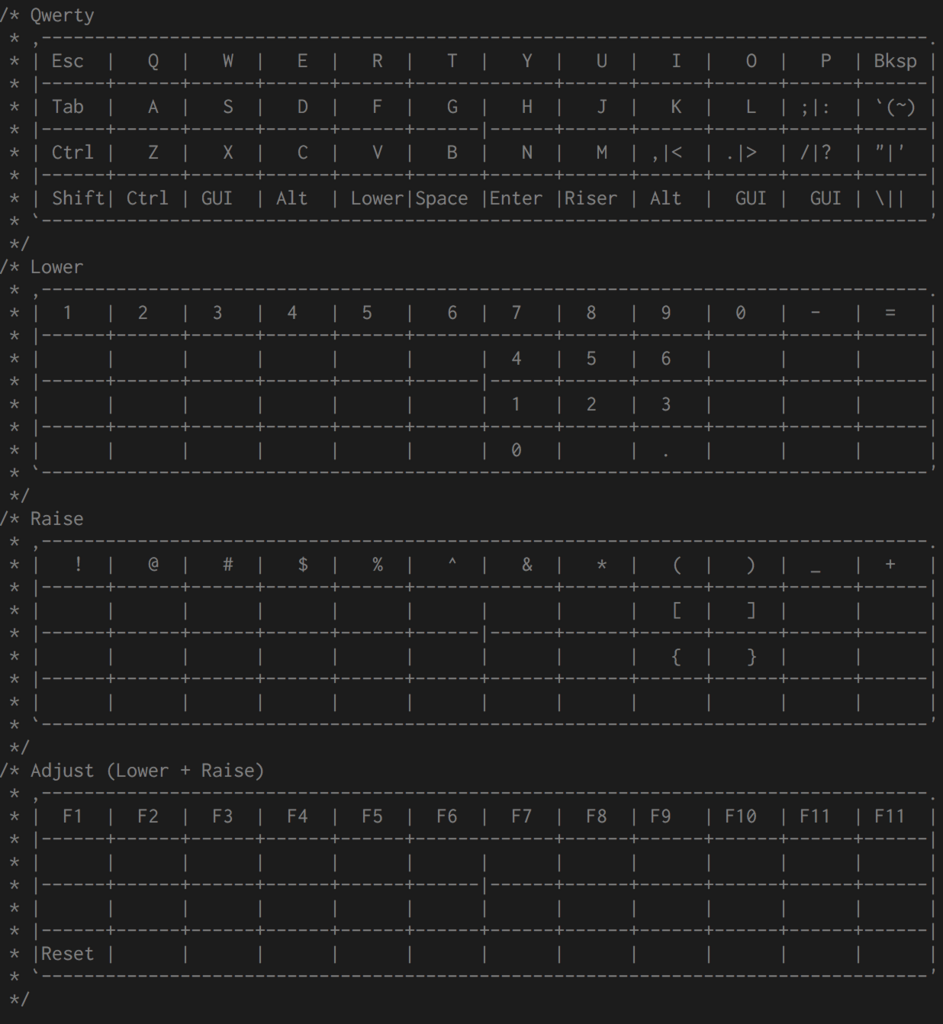

キーマップをカスタマイズする場合は、keymaps/default からコピーします。

qmk/qmk_firmware > cp -a keyboards/lets_split/keymaps/default keyboards/lets_split/keymaps/USER_NAME
qmk/qmk_firmware > vim keyboards/lets_split/keymaps/USER_NAME/keymap.c # 適当に編集
qmk/qmk_firmware > make lets_split/rev2:USER_NAME
qmk/qmk_firmware > make lets_split/rev2:USER_NAME:avrdude # 途中でProMicroのリセットを求められます。今回購入したProMicroの場合リセットを素早く2回押す必要がありました(RSTとGNDを導線でショートさせた)。

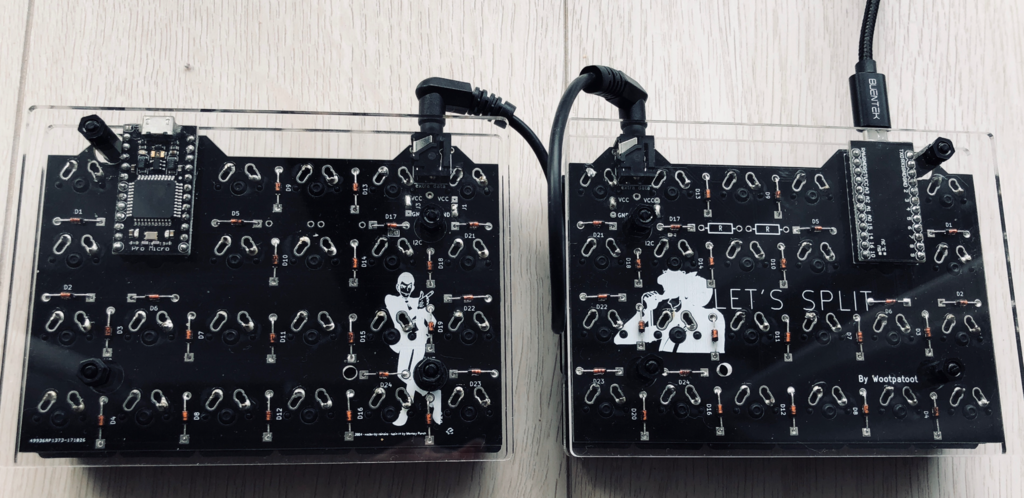

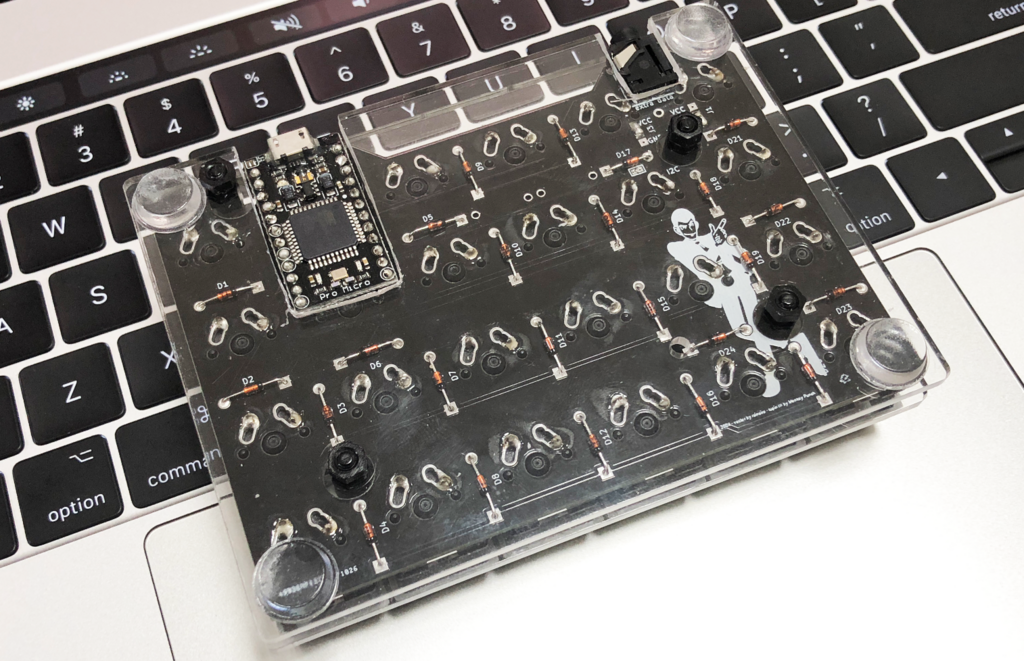

ファームウェアが無事に書き込めたらProMicroを取り付けます(左右で向きが異なるので注意です)。 ProMicroが付いたら実際にPCにつなげてみてペンチなどで通電させて文字が入力できるか確認するとよさそうです。
